A tárcsás dűbelek

Miért alkalmazzák a szigetelőlapok rögzítéséhez?

A homlokzati hőszigetelés egyik legfontosabb feladata az épület hőveszteségének csökkentése, valamint a hőhidak megszüntetése. Hőhidak gyakran alakulnak ki például a födémkoszorúknál, áthidalóknál, oszlopoknál, illetve szigeteletlen árkádok és egyéb szerkezeti csatlakozások környezetében. A megfelelően kialakított hőszigetelő rendszer javítja az épület energiahatékonyságát, növeli a komfortérzetet és csökkenti a fűtési-hűtési költségeket. A homlokzati hőszigetelő lemezeket elsősorban ragasztással rögzítik a falazathoz, azonban a hosszú távú biztonság és stabilitás érdekében mechanikai rögzítésre is szükség van. Ezt a feladatot a hőszigetelő tárcsás dűbelek látják el.

Miért szükséges a tárcsás dűbelek alkalmazása?

A ragasztás önmagában nem minden esetben elegendő a szigetelőlapok biztonságos rögzítéséhez.

Különösen magasabb épületeknél jelentkezhetnek olyan hatások, amelyek idővel gyengíthetik a ragasztott kapcsolatot:



a szél
szívó- és nyomóhatása



az épület
szerkezeti mozgásai



a hőmérséklet-változásokból
eredő feszültségek



a hőszigetelő rendszer
saját súlya

A tárcsás dűbelek ezekkel a terhelésekkel szemben nyújtanak kiegészítő biztonságot, és hozzájárulnak a rendszer tartósságához.

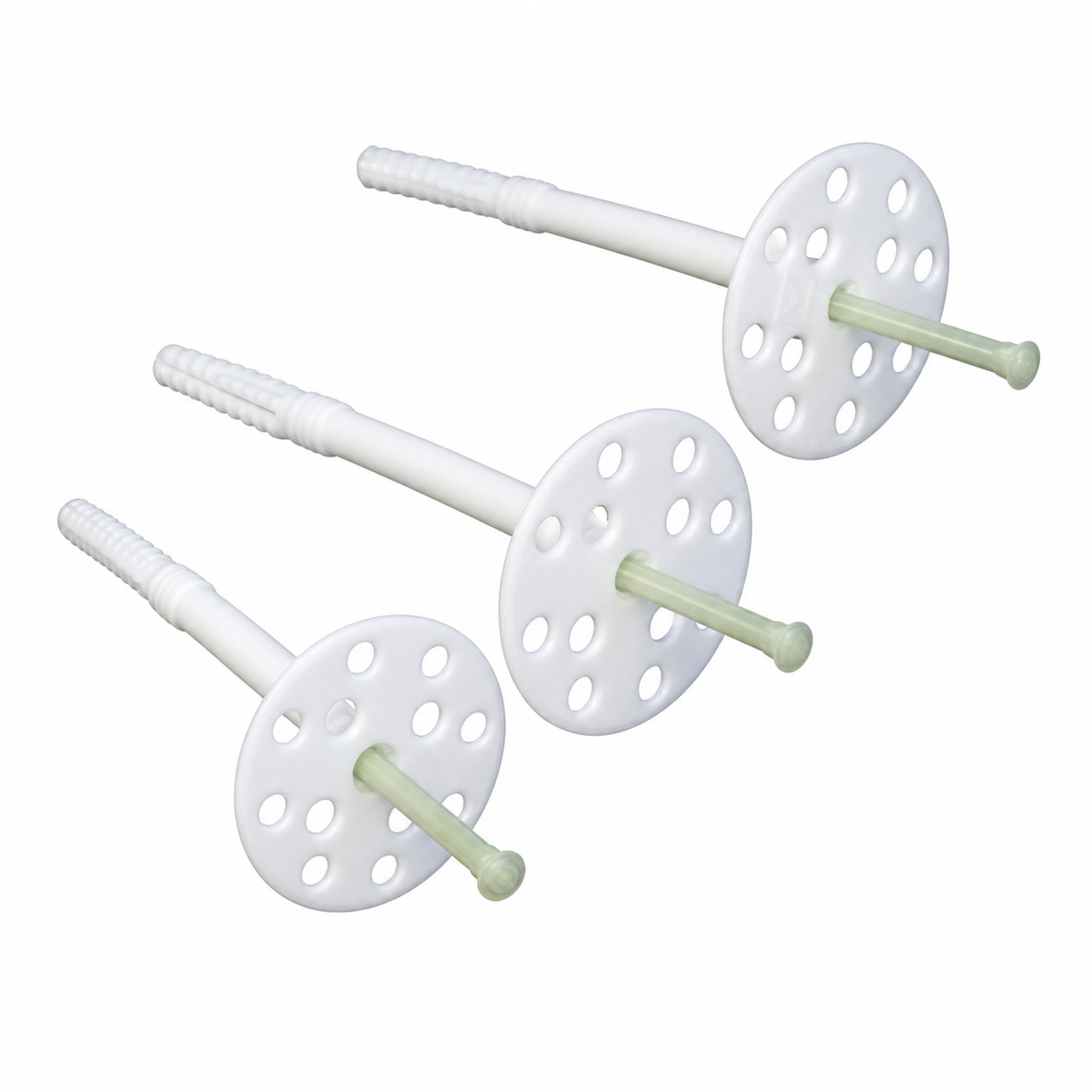

A tárcsás dűbelek felépítése

A dűbelek általában műanyagból készülnek, és műanyag vagy fém szeggel szerelik őket.

A fém szeggel ellátott változatokat elsősorban nagyobb tömegű hőszigetelő anyagok – például kőzetgyapot lemezek – rögzítésére használják.

Korszerű kialakításuknak köszönhetően a fémszeg nem érintkezik közvetlenül a falazattal, így nem alakulnak ki pontszerű hőhidak, amelyek rontanák a hőszigetelés hatékonyságát.

A dűbel nagy átmérőjű tárcsája egyenletesen osztja el a rögzítőerőt a szigetelőlap felületén.

Ennek köszönhetően csökken annak a veszélye, hogy a rögzítés kiszakadjon vagy átszakítsa a szigetelőanyagot.

Hogyan határozható meg a megfelelő dűbelhossz?

A szükséges dűbelhossz több tényező figyelembevételével számítható ki:



Dűbelhossz = a hőszigetelő anyag vastagsága

a szükséges rögzítési mélység (4–6 cm)
a ragasztóréteg vastagsága (kb. 1,5 cm)
a meglévő vakolat vastagsága (amennyiben van)

A megfelelő méret kiválasztása elengedhetetlen a biztonságos rögzítéshez
és a rendszer hosszú élettartamához.

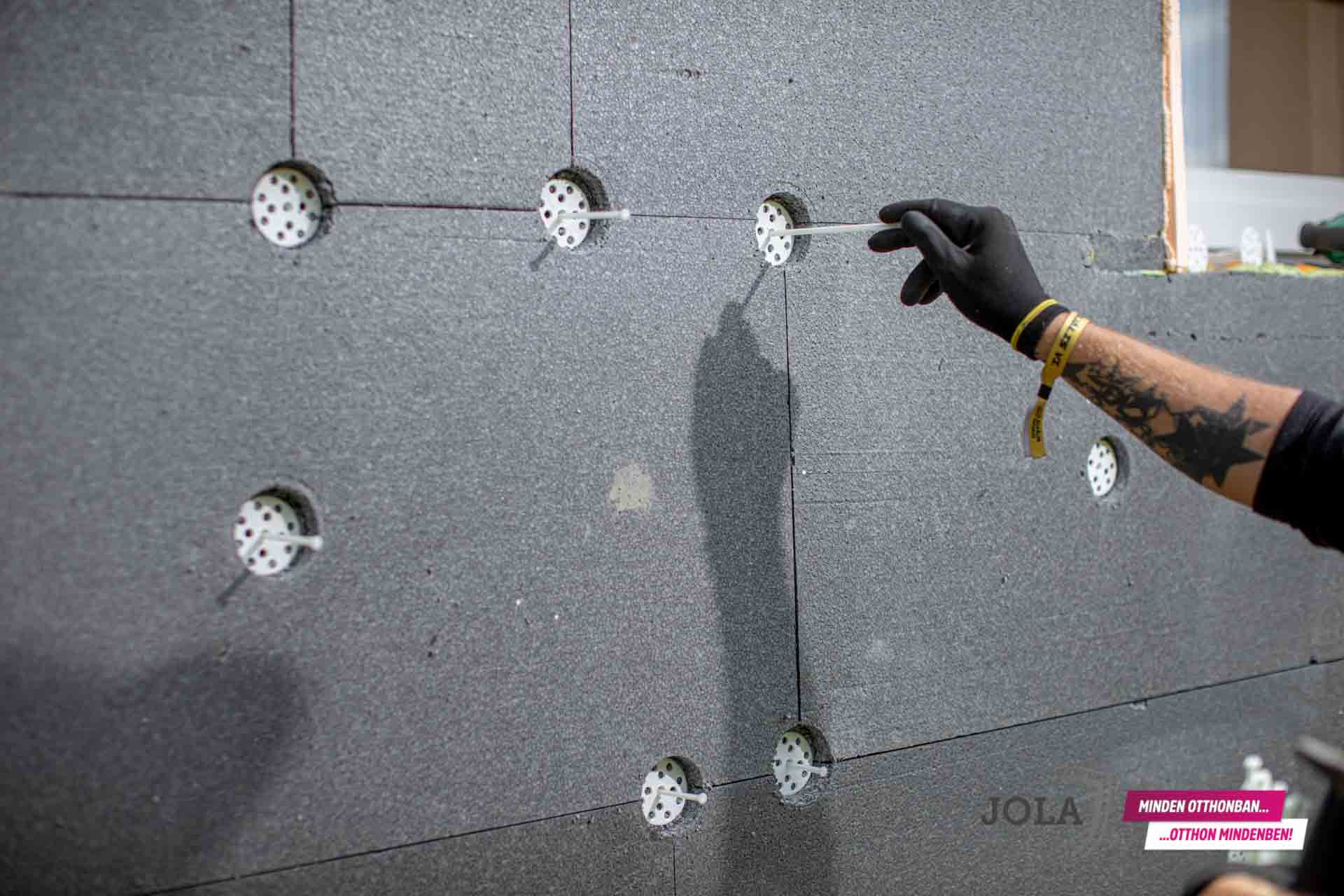

A dűbelek helyes beépítése

A dűbelek beütése során ügyelni kell arra, hogy a dűbelfej ne kerüljön túl mélyre a szigetelőanyagba.

Ideális esetben a dűbelfej a hőszigetelő lemez felületével egy síkban helyezkedik el.



A túl mélyre ütött dűbelek gyengíthetik a rendszer mechanikai tulajdonságait, és a vakolatréteg egyenetlenségeit is okozhatják.

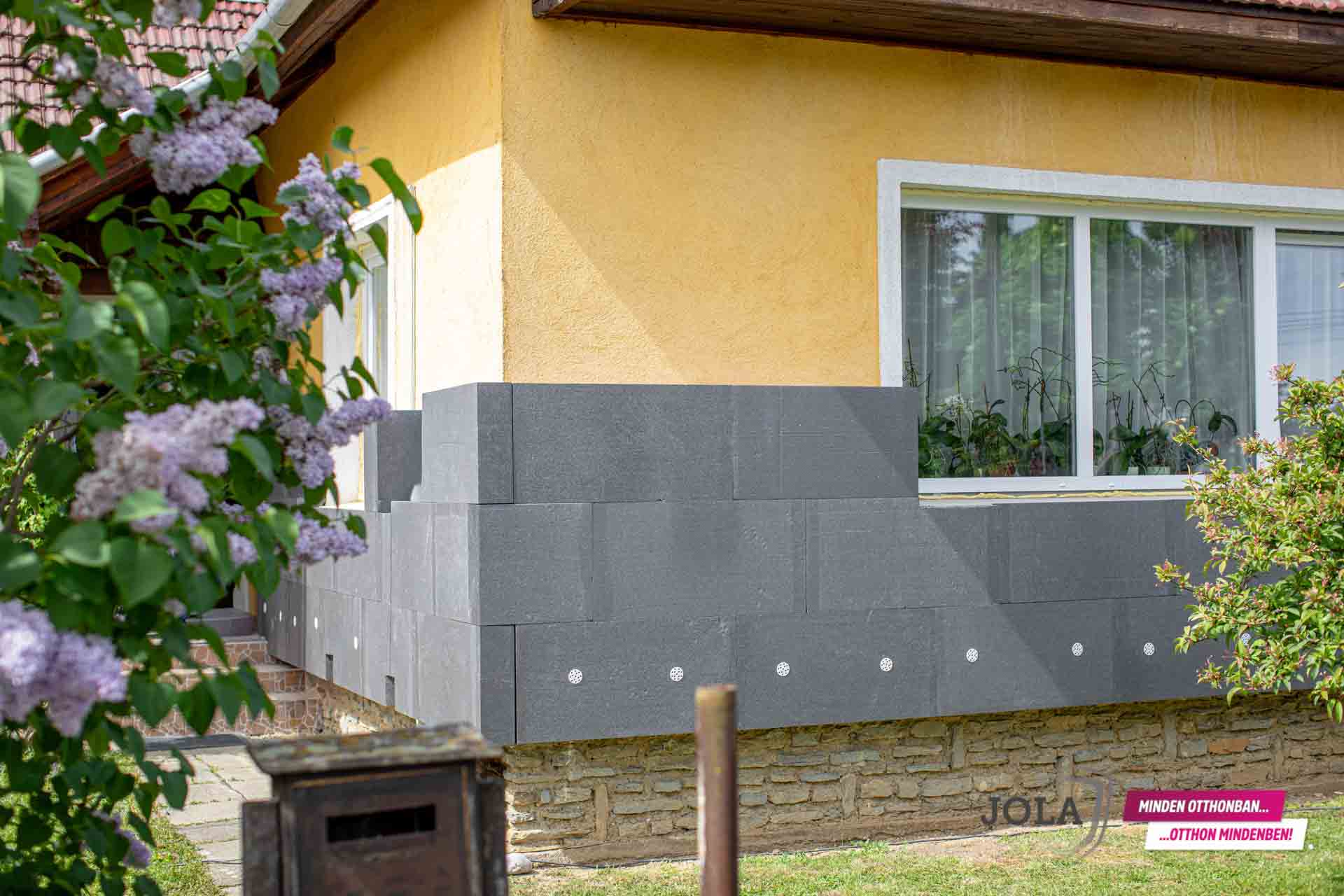

Javasolt dűbelkiosztás

Családi házak homlokzati hőszigetelése esetén általánosan 6 db dűbel/m² alkalmazása javasolt. A pontos darabszámot azonban befolyásolhatja az épület magassága, a szélterhelés mértéke, a szigetelőanyag típusa, valamint a gyártói előírások. A megfelelően megválasztott és szakszerűen beépített tárcsás dűbelek jelentősen növelik a homlokzati hőszigetelő rendszer biztonságát, stabilitását és élettartamát, ezáltal hozzájárulnak az épület hosszú távú energiahatékony működéséhez.



6 db dűbel/m²

Összegzés

A hőszigetelő tárcsás dűbelek a homlokzati hőszigetelő rendszerek fontos kiegészítő rögzítőelemei. Feladatuk, hogy a ragasztás mellett biztosítsák a szigetelőlapok tartós és biztonságos rögzítését, ellenállva a szélterhelésnek, a szerkezeti mozgásoknak és a rendszer saját súlyának. A nagy átmérőjű tárcsa egyenletesen osztja el a terhelést, míg a korszerű kialakítású dűbelek minimalizálják a hőhidak kialakulásának kockázatát. A megfelelő dűbelhossz kiválasztása és a szakszerű beépítés elengedhetetlen a hőszigetelő rendszer hosszú élettartamához és hatékony működéséhez. Családi házak esetében általában 6 db/m² dűbel alkalmazása javasolt, a gyártói előírások figyelembevételével.
